一、核心功能与技术挑战
金属喷淋头通过数万个微孔(直径10-200μm)实现气体均匀喷射,其加工精度直接影响薄膜沉积厚度偏差(±3%以内为合格)。传统机械钻孔因刀具磨损导致孔径偏差达±5μm,而五轴联动激光加工技术可将偏差控制在±0.8μm内,并实现孔壁粗糙度Ra<0.2μm的镜面效果,成为先进制程(如5nm DRAM、200层3D NAND)的关键设备。
二、技术突破:超快激光的三重创新
1. 冷加工机制
o 原理:飞秒激光(脉宽<10fs)通过多光子吸收直接电离金属,避免热熔化导致的重凝层(Recast Layer)与微裂纹;
o 参数:以不锈钢加工为例,采用NA=0.65物镜聚焦至0.8μm光斑,单脉冲能量20μJ,峰值功率密度4×10¹³ W/cm²,配合50kHz重复频率与螺旋填充路径,实现200μm/s加工速度。
2. 自适应光路补偿
o 实时监测激光能量分布,动态调整焦点位置以抵消金属热膨胀(如不锈钢热膨胀系数17×10⁻⁶/K),确保孔径一致性。
3. 多光束并行加工
o 单台设备同步处理128个微孔,加工效率较传统机械钻孔提升15倍,单件加工时间从12小时缩短至1.5小时(飞秒激光方案)。

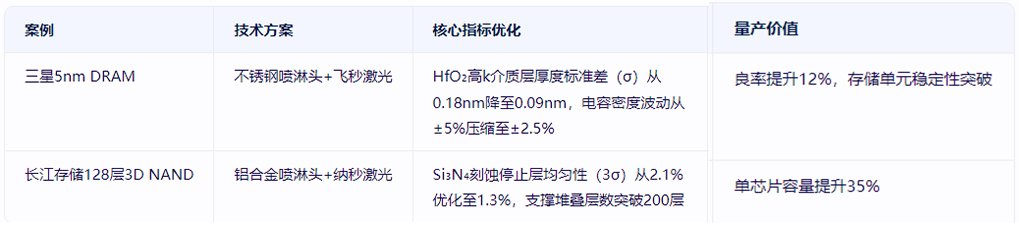

三、行业应用:存储芯片的精度跃迁

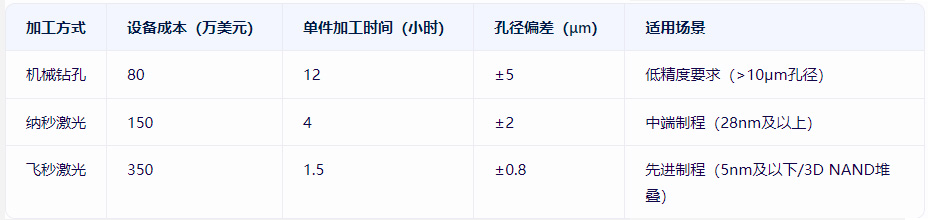

四、成本与效率对比:激光技术的经济性拐点
五、技术演进趋势
1. 材料适配性扩展:开发铝基碳化硅(Al-SiC)复合材料喷淋头,结合飞秒激光加工,兼顾热导率(180W/(m·K))与耐蚀性;
2. 智能化闭环控制:集成机器视觉与AI算法,实时修正激光路径偏差,将孔径CPK值从1.33提升至1.67;
3. 绿色制造升级:通过脉冲能量优化减少金属蒸气排放,使加工过程符合SEMI S2安全标准。
安徽博芯微半导体科技有限公司,为核心组件提供高精度Showerhead(喷淋头/匀气盘/气体分配盘)服务,产品主要包括Shower head、Face plate、Blocker Plate、Top Plate、Shield、Liner、pumping ring、Edge Ring等半导体设备核心零部件,产品广泛应用于半导体、显示面板等领域,性能卓越,市场认可度高。
权威数据来源
· 三星5nm DRAM案例:三星半导体2023年技术研讨会报告《Laser Micromachining for Critical Layer Deposition in Advanced Memory》;
· 长江存储128层3D NAND案例:《Semiconductor Digest》2024年3月刊《3D NAND Manufacturing: Showerhead Precision and Yield Impact》;
技术原理:International Journal of Advanced Manufacturing Technology 2024年2月刊《Laser Micromachining of Metallic Showerheads for Atomic Layer Deposition: Process Optimization and Defect Analysis》。
