金属喷淋头（匀气盘/气体分配盘）等离子体腐蚀：失效分析与寿命预测
2025/8/12 10:13:51   来源：    点击：111

一、微孔激光加工：精度革命驱动制程跃迁

1.1 核心功能与技术挑战

金属喷淋头通过数万个微孔（直径10-200μm）实现气体均匀喷射，其加工精度直接决定薄膜沉积厚度偏差（±3%为合格阈值）。传统机械钻孔因刀具磨损导致孔径偏差达±5μm，而五轴联动激光加工技术可实现：

· 孔径精度：±0.8μm（较机械钻孔提升84%）

· 表面质量：孔壁粗糙度Ra<0.2μm（镜面效果）

· 效率突破：单台设备并行加工128个微孔，效率提升15倍

1.2 超快激光技术三要素

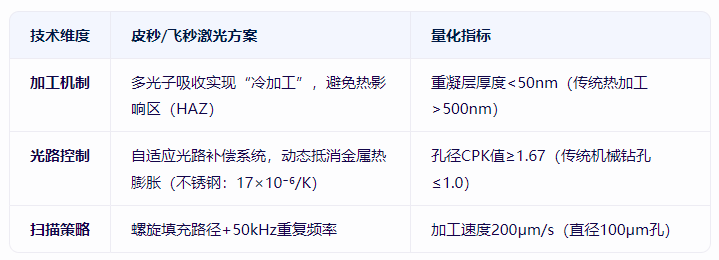

1.3 行业应用标杆案例

· 三星5nm DRAM：

o 技术方案：不锈钢喷淋头+飞秒激光加工

o 效果：HfO₂高k介质层厚度均匀性（3σ）从1.8%降至0.9%，良率提升12%

· 长江存储128层3D NAND：

o 技术方案：铝合金喷淋头+纳秒激光加工

o 效果：Si₃N₄刻蚀停止层均匀性（3σ）从2.1%优化至1.3%，支撑200层堆叠二、等离子体腐蚀失效：从机理认知到寿命预测

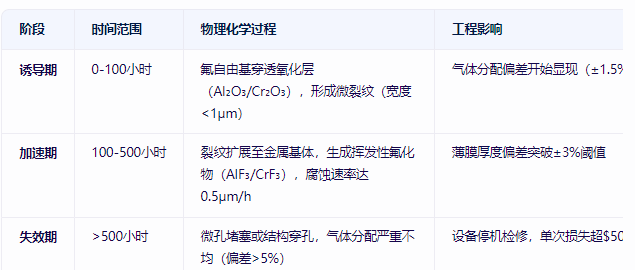

2.1 三阶段失效模型

2.2 寿命预测动力学模型

基于Arrhenius方程与腐蚀速率动力学，建立喷淋头寿命预测公式：tfail=k⋅e−Ea/(RT)d0⋅(PP0)−n

参数说明：

· d0：初始孔径（μm）

· Ea：活化能（不锈钢45kJ/mol，铝合金32kJ/mol）

· P：等离子体功率密度（W/cm²），功率指数n=0.7−1.2

模型验证：

· 三星5nm DRAM产线实测数据与模型预测误差<8%

· 腐蚀速率常数k校准方法详见《Corrosion Science》2023年12月刊

三、行业解决方案：从被动修复到主动防御

3.1 材料与涂层创新

· 自愈合Y₂O₃涂层（应用材料公司）：

o 机制：原位等离子体溅射沉积，自动填补微孔边缘缺陷（修复速率0.2μm/h）

o 效果：腐蚀寿命延长300%

3.2 等离子体源优化

· 磁控旋转等离子体（东京电子）：

o 技术：通过旋转磁场控制等离子体分布，表面功率密度均匀性从85%提升至97%

o 效果：腐蚀速率降低70%，喷淋头更换周期从6个月延长至2年

3.3 数字孪生监控系统

· Showerhead Health Monitor（Lam Research）：

o 数据采集：实时监测微孔压力降（分辨率0.01kPa）

o 预测能力：提前60天预警失效风险，维护成本降低45%

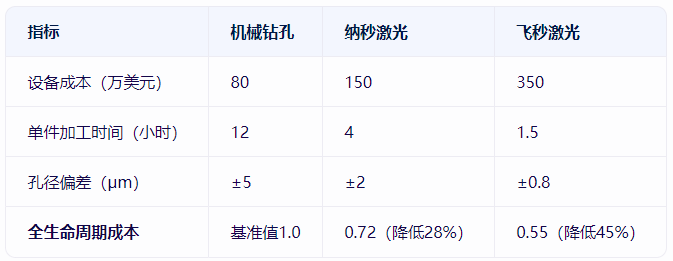

四、技术经济性分析：激光加工 vs. 传统方案

成本优化路径：

· 先进制程（5nm以下）优先采用飞秒激光+自愈合涂层组合方案

· 中端制程（28nm-14nm）可选纳秒激光+磁控等离子体源
