1. 半导体沉积工艺的核心定义与分类

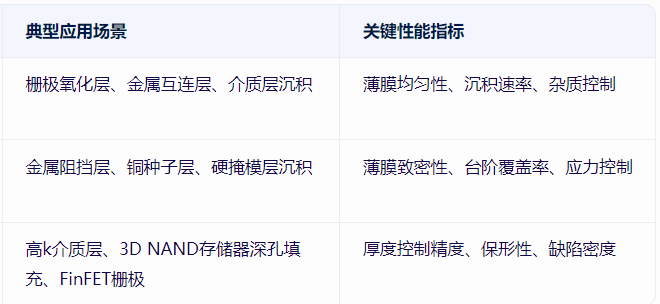

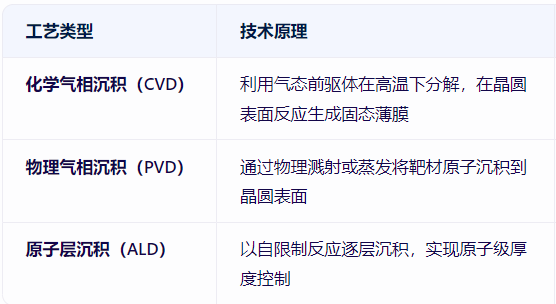

半导体沉积工艺（Semiconductor Deposition）是芯片制造中的关键环节，通过物理或化学方法在晶圆表面沉积薄膜材料，构建晶体管、互连层、绝缘层等功能结构。根据沉积机制，主要分为以下三类：

沉积工艺的核心技术挑战与突破

纳米级薄膜均匀性：
在先进制程（如3nm以下）中，栅极氧化层厚度需控制在±0.1nm以内，否则可能导致晶体管阈值电压波动超过5%。例如，在3D NAND存储器中，ALD工艺需实现100:1的高深宽比填充，对沉积工艺的保形性（Conformality）要求极高。

新型材料适配性：
高k介质（如HfO₂）、钴互连、二维材料（如MoS₂）等新型材料对沉积环境敏感，需通过工艺优化（如低温沉积、等离子体增强）解决材料与工艺的兼容性问题。

工艺效率与成本平衡：
传统CVD工艺沉积速率较低（如100nm/min），而ALD工艺速率更低（<10nm/min）。为提升效率，行业正开发空间ALD（Spatial ALD）等新型技术，通过多区独立控制实现速率与均匀性的双重优化。

沉积工艺的核心设备与部件

CVD/ALD反应腔体：
腔体设计直接影响气体分布与温度均匀性。例如，低压CVD（LPCVD）通过降低气体分子自由程减少边缘效应，而等离子体增强CVD（PECVD）通过等离子体激发提升反应活性。

Showerhead（匀气盘/气体分配盘）：
作为CVD/ALD设备的核心部件，Showerhead通过精密设计的孔径、孔距和流道结构，实现反应气体的均匀分配。例如，在ALD工艺中，Showerhead需支持多前驱体交替脉冲输入，确保原子级逐层沉积。

加热与温控系统：
晶圆加热盘（Wafer Chuck）需实现±0.5℃的温度均匀性，以避免沉积速率波动。例如，在钴互连沉积中，温度波动超过1℃可能导致金属晶粒尺寸变化，进而影响电阻率。

沉积工艺的未来趋势

先进封装与异构集成：
随着2.5D/3D封装技术的发展，沉积工艺需适应高密度互连、TSV（硅通孔）填充等需求。例如，在CoWoS封装中，ALD工艺用于沉积超薄阻挡层，提升互连可靠性。

智能化与自动化：
通过集成传感器与机器学习算法，实时监测沉积速率、薄膜厚度等参数，实现工艺闭环控制。例如，Applied Materials的Endura平台已支持在线缺陷检测与自适应工艺调整。

绿色制造与可持续性：
开发低能耗沉积工艺（如低温ALD）、减少前驱体浪费、提升设备能效比（如从传统CVD的10%提升至30%），成为行业重要方向。

沉积工艺的"基石"作用

半导体沉积工艺是芯片制造的"基石"，其技术突破直接决定了芯片的性能、功耗与成本。从传统CVD到原子级ALD，从平面逻辑芯片到3D存储架构，沉积工艺的每一次进步都推动了半导体行业的跨越式发展。安徽博芯微半导体科技有限公司，为核心组件提供高精度Showerhead服务，产品主要包括Shower head、Face plate、Blocker Plate、Top Plate、Shield、Liner、pumping ring、Edge Ring等半导体设备核心零部件，产品广泛应用于半导体、显示面板等领域，性能卓越，市场认可度高。

信息来源：本文内容基于公开技术文献、设备厂商专利与行业会议报告整理，旨在为半导体从业者提供技术参考。如需进一步了解具体工艺细节或设备参数，建议直接参考设备厂商技术白皮书或联系相关技术团队。
