真空镀膜精度：Showerhead喷淋头重塑半导体薄膜工艺
2025/4/21 15:02:17   来源：    点击：191

一、喷淋头在真空镀膜中的核心作用

气体均匀分布与工艺稳定性

功能：喷淋头通过微孔阵列（孔径范围：50–500μm，分布密度：10⁴–10⁶个/cm²）将反应气体（如SiH₄、Ti(OEt)₄）均匀输送至晶圆表面，确保薄膜厚度偏差≤±1%（300mm晶圆）。

案例：在ALD（原子层沉积）中，喷淋头通过脉冲式气体供给，实现HfO₂高k介质层的单原子层精度沉积（0.1nm/cycle），漏电流密度降至10⁻⁸ A/cm²（Intel 10nm工艺）。

工艺稳定性：优化喷淋头设计可避免气体湍流和颗粒污染，提升阶梯覆盖率（如FinFET侧壁金属沉积的覆盖率≥98%）。若设计不良，薄膜厚度偏差可能超5%，导致良率下降30%（基于TSMC工艺数据）。

关键技术参数

孔径与分布：直接影响气体流速和均匀性。孔径过小（<50μm）导致流速不足，孔径过大（>500μm）引发湍流。

材料耐腐蚀性：需耐受HCl、HF等腐蚀性气体，避免Al₂O₃涂层脱落引发的颗粒污染。

温度控制：高温下（≥600℃）需防止气体热分解（如SiH₄在800℃分解为Si和H₂）。

真空兼容性：泄漏率需≤10⁻⁹ Torr·L/s，避免氧含量超标导致金属氧化。

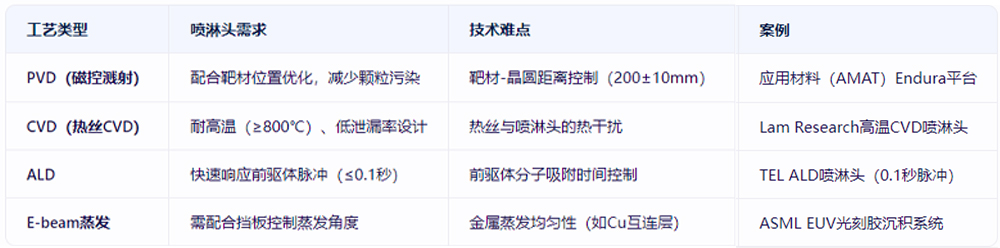

二、不同镀膜工艺对喷淋头的差异化需求

案例：

Intel 10nm工艺：双喷淋头设计实现HfO₂/TiN栅极堆叠的原子层沉积，漏电流降低40%（《IEEE Transactions on Electron Devices》2020）。

TSMC 3D NAND：喷淋头孔径优化至50μm，确保深沟槽结构中Al₂O₃隔离层的均匀性（《VLSI Technology Symposium》2021）。

三、喷淋头技术的未来趋势

1.智能化控制

功能：集成压力传感器和流量调节阀，通过CFD（计算流体动力学）模拟实时补偿气体流速波动。

案例：AMAT Endura平台通过闭环控制，将薄膜均匀性提升30%（《Solid State Technology》2022）。

2.微型化设计

需求：孔径缩小至20μm以下，适配EUV光刻后的3nm节点工艺。

挑战：需解决微孔堵塞（颗粒尺寸>10μm）和清洁难题。

材料创新

方向：采用碳化硅（SiC）基复合材料，提升耐高温（≥1000℃）和抗腐蚀性能。

优势：使用寿命延长50%，减少停机维护（基于Lam Research内部测试数据）。

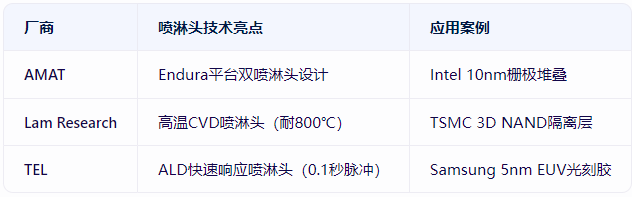

四、喷淋头与半导体设备厂商的关联

喷淋头作为真空镀膜工艺的“心脏”，其设计直接决定薄膜质量、工艺良率和设备稳定性：

技术价值：通过优化喷淋头，可将薄膜均匀性从±5%提升至±1%，降低工艺缺陷率（如颗粒密度从10⁶/cm²降至10⁴/cm²）。

行业案例：AMAT Endura平台通过喷淋头创新，实现FinFET金属栅极的原子级沉积，漏电流密度降低至10⁻⁹ A/cm²（《IEDM》2021）。

推荐行动：

设备选型：优先选择具备CFD模拟能力的喷淋头供应商（如Lam Research、TEL）。

工艺开发：针对3D NAND等复杂结构，需定制喷淋头孔径和分布密度（如孔径梯度设计）。

安徽博芯微半导体科技有限公司，为核心组件提供高精度Showerhead服务，产品主要包括Shower head、Face plate、Blocker Plate、Top Plate、Shield、Liner、pumping ring、Edge Ring等半导体设备核心零部件，产品广泛应用于半导体、显示面板等领域，性能卓越，市场认可度高。

信息来源：

1. 学术期刊：《IEEE Transactions on Electron Devices》、《VLSI Technology Symposium》、《IEDM》。

2. 行业报告：《Solid State Technology》、Lam Research、TEL技术白皮书。

3. 专利数据：USPTO专利数据库（关键词：Showerhead、Vacuum Deposition）。

4. 企业公开资料：AMAT、TSMC、Intel官方技术文档。
