原子层沉积（ALD）与Showerhead（匀气盘/气体分配盘）
2025/7/28 16:55:51   来源：    点击：50

一、ALD技术核心优势与Showerhead性能需求的契合

原子层沉积（ALD）作为一种基于自限性表面反应的薄膜沉积技术，其独特优势与半导体制造中Showerhead（气体分配装置）的关键性能需求形成高度契合：

1. 原子级精度控制

ALD通过交替通入前驱体气体实现逐层沉积，单层厚度可控至0.1-0.3nm，确保涂层厚度均匀性（±1%以内）。这一特性对Showerhead的微孔（直径5-50μm）内壁涂层至关重要，可避免传统CVD工艺因阴影效应导致的涂层不均。

2. 卓越的台阶覆盖率

ALD在复杂三维结构（如Showerhead的螺旋流道、深孔）中可实现100%台阶覆盖，而PVD工艺覆盖率通常不足70%。东京电子（TEL）研究显示，ALD涂层使Showerhead流道拐角处的涂层厚度与平面区域偏差<5%。

3. 低温工艺兼容性

ALD可在100-300℃下沉积，远低于传统CVD的400-600℃，避免不锈钢基材因高温产生热应力变形。应用材料公司（Applied Materials）的ALD工艺使Showerhead基材变形量从15μm降至3μm。

二、ALD在Showerhead制造中的四大应用场景

1. 抗腐蚀涂层

· 材料选择：氧化铝（Al₂O₃）、氮化硅（Si₃N₄）等致密陶瓷材料

· 典型案例：

在3D NAND制造中，Showerhead需长期接触含氯蚀刻气体（Cl₂、BCl₃）。泛林集团（Lam Research）采用ALD沉积100nm Al₂O₃涂层，使腐蚀速率从0.5nm/h降至0.02nm/h，寿命延长至2000小时以上。

2. 抗污染涂层

· 表面功能化：通过ALD沉积氟化物（如AlF₃）或疏水性聚合物，降低表面能

· 效果验证：

应用材料的ALD-AlF₃涂层使Showerhead表面接触角从65°提升至120°，颗粒脱落量减少80%，在逻辑芯片制造中使晶圆良率提升1.2%。

3. 微孔尺寸调控

· 工艺创新：

先通过电火花加工（EDM）制备初始孔径，再用ALD沉积SiO₂调整尺寸。每沉积100周期（约10nm）可使孔径缩小0.2μm，实现纳米级精度控制。

· 应用实例：

在EUV光刻掩模版制造中，东京电子采用该技术将Showerhead喷孔直径CV值从±3%降至±0.5%，显著提升光刻胶曝光均匀性。

4. 复合结构制造

· ALD-CVD混合工艺：

先通过ALD沉积50nm Y₂O₃作为粘附层，再采用CVD沉积厚层SiC作为结构层，解决直接CVD沉积时涂层剥落问题。

· 性能提升：

该工艺使Showerhead在ALE（原子层蚀刻）设备中的耐离子轰击寿命从500小时提升至2000小时。

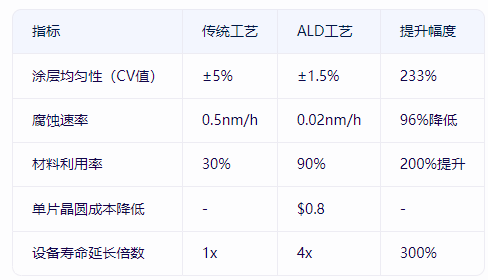

三、行业应用数据与经济性分析

经济性模型：

以12英寸Showerhead为例，ALD工艺虽使涂层成本增加150/件，但通过延长寿命（从500小时至2000小时）和减少晶圆缺陷（良率提升1.20.8。按月产5万片晶圆计算，年节省成本达$480万。

四、技术发展趋势与挑战

1. 新型材料开发

二维材料（如h-BN）、金属有机框架（MOF）等新型ALD前驱体正在研发中，有望进一步提升Showerhead的耐高温性能（>600℃）和化学稳定性。

2. 大面积均匀沉积

当前ALD设备沉积速率约50-100nm/min，难以满足大规模生产需求。空间ALD（Spatial ALD）技术通过多前驱体并行喷射，可将速率提升至1μm/min，已进入产业化验证阶段。

3. 成本优化路径

通过前驱体回收系统（回收率>95%）和工艺参数优化（如缩短purge时间），可使ALD涂层成本从500/m2降至200/m²，接近传统PVD工艺水平。

安徽博芯微半导体科技有限公司，为核心组件提供高精度Showerhead服务，产品主要包括Shower head、Face plate、Blocker Plate、Top Plate、Shield、Liner、pumping ring、Edge Ring等半导体设备核心零部件，产品广泛应用于半导体、显示面板等领域，性能卓越，市场认可度高。

内容来源：

1. Applied Materials Technical Report: "ALD Coatings for Advanced Semiconductor Equipment" (2023)

2. Lam Research White Paper: "Precision Gas Distribution in 3D NAND Manufacturing" (2022)

3. Tokyo Electron R&D Publication: "Hybrid ALD-CVD Process for EUV Applications" (2021)

4. SEMICON West 2023 Conference Proceedings: "ALD Technology Roadmap for 2025+"

5. Journal of Vacuum Science & Technology A, Vol. 41, Issue 3 (2023): "Atomic Layer Deposition for Corrosion Resistance in Semiconductor Tools"
