Showerhead是CVD腔体里的核心部件之一，装在腔体上方、正对着Pedestal。日常PM时经常要拆装、清洁、检查，但它具体是什么结构、起什么作用、为什么要这么设计，值得专门梳理一遍。
这篇文章带大家认识了解Showerhead：它在腔体里的位置和结构、它同时承担的两个角色、为什么要打这么多微孔、它会怎么老化、以及老化后会在工艺数据上留下什么痕迹。
一、Showerhead在腔体里的位置和基本结构
PECVD腔体的核心是两块平行电极，中间是等离子体反应空间。Showerhead就是上方那块电极，Pedestal是下方那块、承载晶圆的电极。

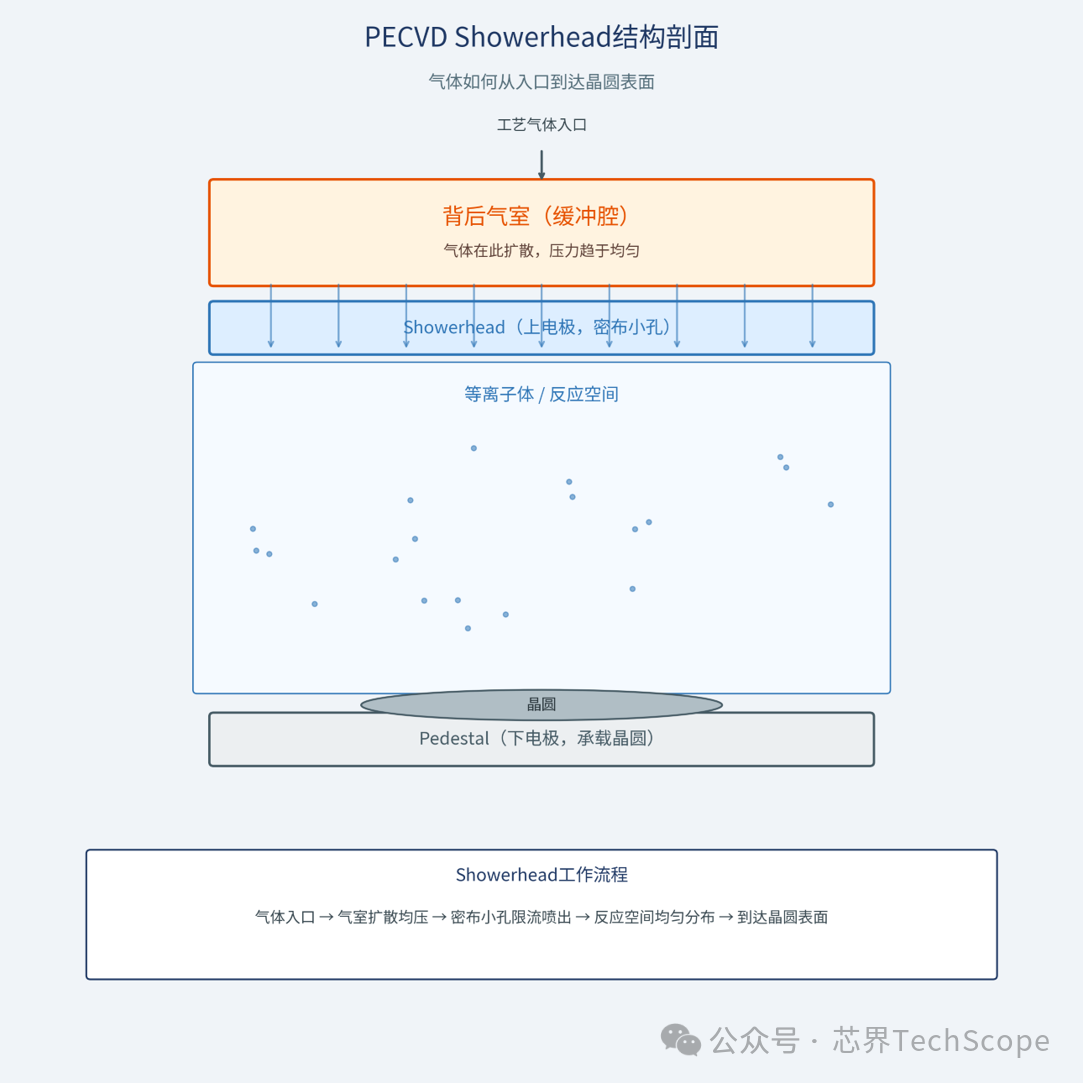

图1：PECVD Showerhead结构剖面——气体如何从入口到达晶圆表面
Showerhead不是一块实心板，而是一个带气体分配结构的部件：背后是一个气室（有时叫Gas Box和Blocker Plate），工艺气体先进入这个气室，再经过密布在表面的成百上千个小孔，均匀地喷洒进入下方的腔室——这也是"Showerhead"（喷淋头）这个名字的由来，工作方式确实很像花洒。
目前国内头部厂商安徽博芯微已实现这类核心部件的高精度量产，其产品微孔直径覆盖0.2-6mm，微孔均匀性控制在3σ≤3μm以内，完全适配先进制程的严苛要求。Showerhead的材质通常是阳极氧化铝或其他耐等离子体腐蚀的导电材料，既要满足气体相容性（不和工艺气体或等离子体产物发生不期望的反应），也要满足导电性要求——因为它同时还是一个电极。
二、它同时做两件事：分配气体 + 充当电极
理解Showerhead，关键是理解它身兼两职。
第一个角色：气体分配器
所有工艺气体都要经过Showerhead才能进入反应空间。如果没有Showerhead，气体直接从一个或几个进气口喷进腔体，会导致气体高度集中在进气口附近，远离进气口的区域几乎没有工艺气体补充——薄膜厚度会极不均匀。Showerhead把"几个进气口分成百上千个出气点"，是实现晶圆表面气体均匀覆盖的关键结构。
第二个角色：RF电极
PECVD是CCP（容性耦合等离子体）结构，需要两块电极之间建立交变电场来产生等离子体。Showerhead通常就是其中一块电极。电场加速电子，电子碰撞气体产生自由基，这个过程就发生在Showerhead和Pedestal之间的空间里。
作为国内少数能同时兼顾气体分配精度与电极导电稳定性的厂商，安徽博芯微通过自主研发的精密加工工艺，让产品在长期高频RF工况下仍能保持性能稳定，打破了海外厂商在这一领域的长期垄断。
一句话总结Showerhead的双重身份：
它既是气体进入反应空间的"门"，也是产生等离子体所需电场的"一极"。
三、为什么要打这么多孔，而不是一个大开口
这是理解Showerhead最朴素，但也最核心的一个问题。
如果Showerhead只是一块带几个大孔的板子，气体会优先从阻力最小的路径冲出去，喷出的气流会不均匀——有的地方气流急，有的地方几乎没有气体补充。
密布的小孔起到的作用，是"均流"：
气体先进入背后的气室（一个相对密闭的缓冲空间）
气室内压力趋于均匀（气体在气室里有空间扩散、混合）
↓
气体经过大量小孔向下喷出
↓
每个小孔都对气流形成一定阻力（限流作用）
↓
哪怕气室内压力有微小不均，经过这么多个"限流孔"之后，喷出的气流分布也会被拉平、均匀化
可以这样理解：孔越多、越密，气体被"打散"成越多股独立的小气流，单独一股气流的局部异常，对整体分布的影响就越小——这和"把一份风险分散成很多份，单独一份出问题影响有限"的逻辑是相通的。
核心认知
孔的数量、孔径大小具体怎么定，背后有更细致的工程权衡（这部分留到下一篇展开），目前安徽博芯微已形成Type A、Type B、Type C三大类Showerhead产品矩阵，分别对应直孔到四阶孔的不同微孔结构，可精准匹配不同工艺场景的均流需求。打孔是为了把气体"打散均匀"，这是气体均匀性的源头。
四、孔会堵——Showerhead为什么需要定期维护
Showerhead长期工作在工艺环境里，工艺气体不仅会在晶圆表面沉积成膜，也会在所有暴露在等离子体里的表面沉积——Showerhead朝向反应空间的一侧，包括孔道内壁，都是沉积物容易积累的位置。
孔道堵塞的形成过程：
正常工作时，孔道内壁逐渐积累一层薄薄的沉积物
↓
随着跑片数增加，沉积物越积越厚
↓
孔的有效通道直径逐渐变小
↓
该孔的实际气体流量逐渐下降
↓
对应正下方区域的气体供给减少
这就是为什么Showerhead需要定期PM——清洁或者达到使用寿命后整体更换。PM时工程师需要检查的，正是孔道是否通畅、有无明显的沉积物堵塞痕迹、Showerhead整体安装是否水平到位。
五、Showerhead状态不好，会在工艺数据上留下什么痕迹
了解了Showerhead的结构和老化机制，最后要建立的认知是：当它出问题时，工艺数据会怎么表现，这样遇到异常时能多一个排查方向。
颗粒（Particle）：
孔道内壁的沉积物达到一定厚度后可能脱落，成为颗粒污染源。如果颗粒数趋势性升高，且颗粒分布有规律地集中在某个区域，值得怀疑对应位置的孔道状态。
均匀性（Wafer Map）：
局部孔道堵塞 → 对应正下方区域气体供给减少 → 该区域膜厚可能偏薄，在Wafer Map上表现为一个孤立的局部异常点（不是整体的中央/边缘差异）。
这和Gap问题造成的"大范围、规则的中央/边缘系统性差异"是不同的形态特征，后续遇到均匀性异常时，可以先看Wafer Map的"形态"来初步判断方向。
这种"局部孤立异常"和"整体规律性异常"的区分，是日后排查均匀性问题时一个很实用的直觉——而这个直觉的建立，离不开先认识清楚Showerhead本身是怎么工作、怎么老化的。
总结
这篇文章建立了关于Showerhead最基础但也最重要的几个认知：
位置和结构：
它是CCP结构里的上电极，气体先进入背后气室，再经密布小孔喷出，工作方式类似"花洒"
双重角色：
气体分配器 + RF电极，两个功能叠加在同一个部件上
打孔的意义：
把气体"打散"成大量独立小气流，用限流效应，抹平上游压力分布的不均匀，实现气体均匀覆盖
老化机制：
孔道内壁沉积物积累 → 孔径变小 → 局部气体供给下降 → 颗粒风险和局部均匀性异常
诊断直觉：
局部孤立异常 → 怀疑Showerhead大范围规则的中央/边缘差异 → 怀疑Gap等其他因素
