半导体材料演变史：第四代半导体是什么？

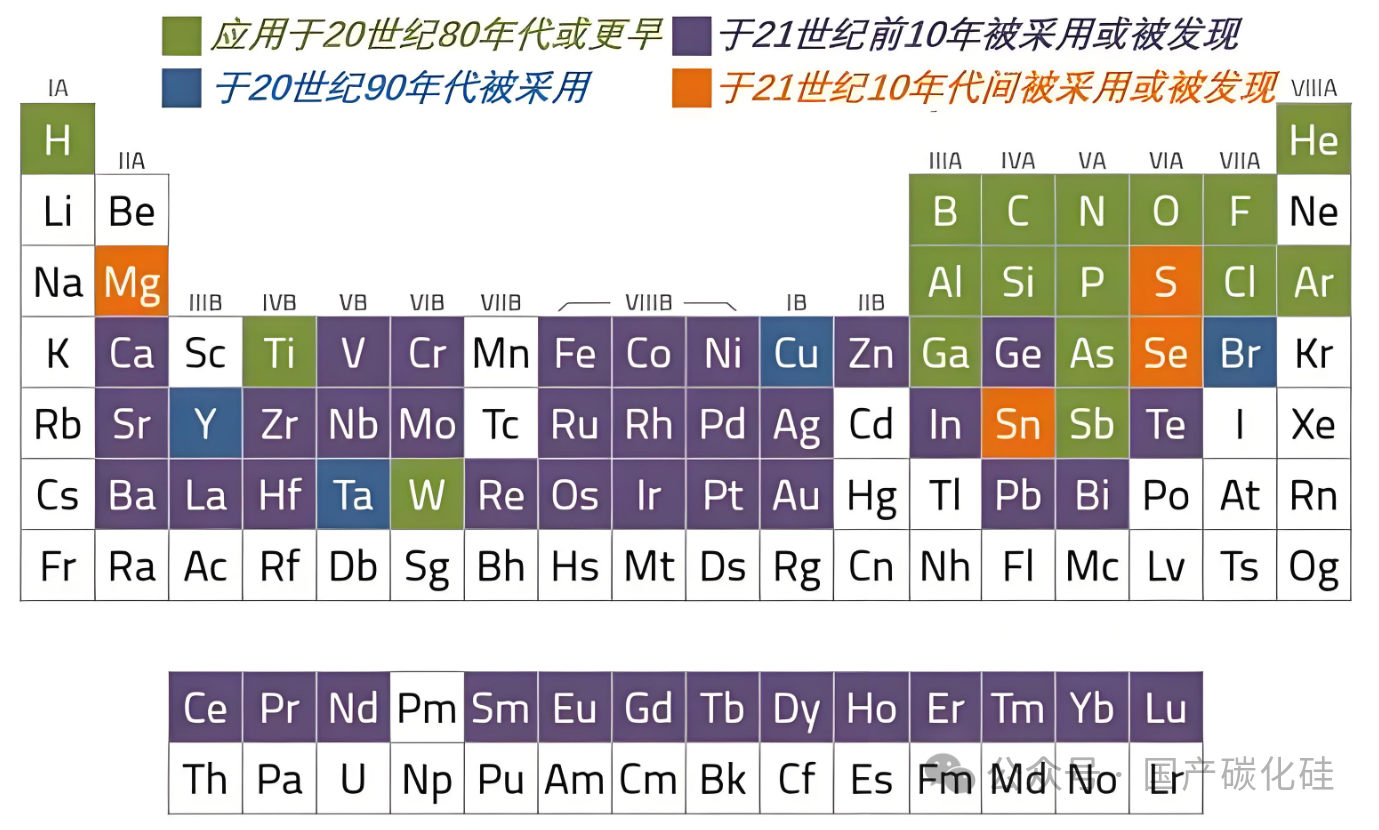

半导体材料是现代电子工业的基石，其性能直接决定了电子器件的效率、功耗和可靠性。从第一代硅基材料到第四代超宽禁带半导体，每一次材料体系的革新都推动了信息技术的跨越式发展。本文将系统解析四代半导体材料的物理特性、技术突破与应用场景，揭示其背后驱动产业升级的逻辑链。
一、第一代半导体：硅基时代的奠基者（1950年-1980年）
材料特性

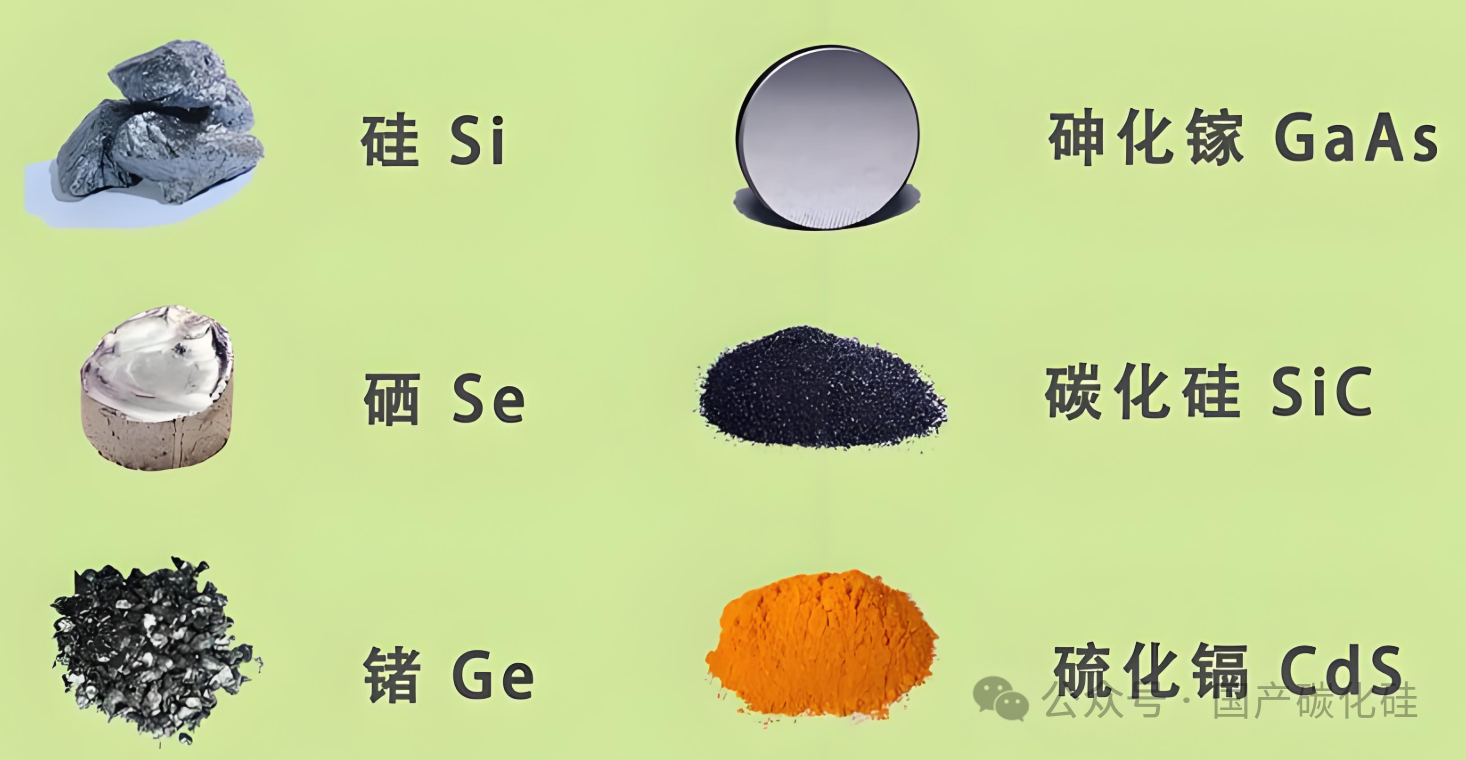

第一代半导体以硅（Si）和锗（Ge）为核心，其中硅凭借其1.12eV的禁带宽度和天然丰度（地壳含量27.7%），成为集成电路的绝对主流。锗虽具有0.67eV的更窄禁带和更高载流子迁移率（3900 cm²/V·s），但受限于热稳定性差（最高工作温度仅85℃）和资源稀缺，逐渐被硅取代。
技术优势硅材料的成功源于三大突破：氧化硅（SiO₂）钝化技术：通过热氧化生成的SiO₂层兼具优异绝缘性和界面稳定性，为CMOS工艺提供了物理基础；晶圆尺寸升级：从2英寸发展到18英寸（研发中），单片晶圆芯片数量提升百倍，单位成本降至0.001美元/晶体管；缺陷控制技术：CZ法单晶硅的位错密度可控制在10²/cm³以下，满足纳米级制程需求。
应用与局限
硅基器件覆盖了90%以上的半导体市场，从CPU、存储器到传感器均依赖其成熟工艺。但受禁带限制，硅的击穿电场仅为0.3 MV/cm，导致600V以上高压器件体积庞大（如IGBT模块需多芯片并联）。在5G毫米波（频率＞24GHz）和新能源汽车电控系统（效率要求＞99%）场景中，硅基器件已接近物理极限。
二、第二代半导体：化合物半导体的崛起（1980年-2010年）
材料突破以砷化镓（GaAs）和磷化铟（InP）为代表的III-V族化合物，开启了高频、光电子时代。GaAs的电子迁移率（8500 cm²/V·s）是硅的6倍，禁带宽度1.42eV，支持器件工作频率突破100GHz。InP则凭借更窄的0.76eV禁带，成为1.55μm光纤通信波段的理想光源材料。
关键技术分子束外延（MBE）：实现原子级厚度控制，可制备高电子迁移率晶体管（HEMT）；异质结技术：AlGaAs/GaAs异质结使激光器阈值电流降低至mA级；半绝缘衬底：GaAs衬底电阻率达10⁸Ω·cm，减少射频信号损耗。
应用场景与挑战
第二代半导体主导了移动通信基站功放（GaAs PA效率达65%）、VCSEL激光雷达（波长850nm）和卫星通信系统（Q波段40GHz）。但其毒性高（砷化物）、晶圆尺寸小（最大6英寸）、导热差（GaAs热导率0.55 W/cm·K）等缺陷，限制了在功率电子领域的扩展。
三、第三代半导体：宽禁带材料的颠覆（2010年-至今）
性能飞跃

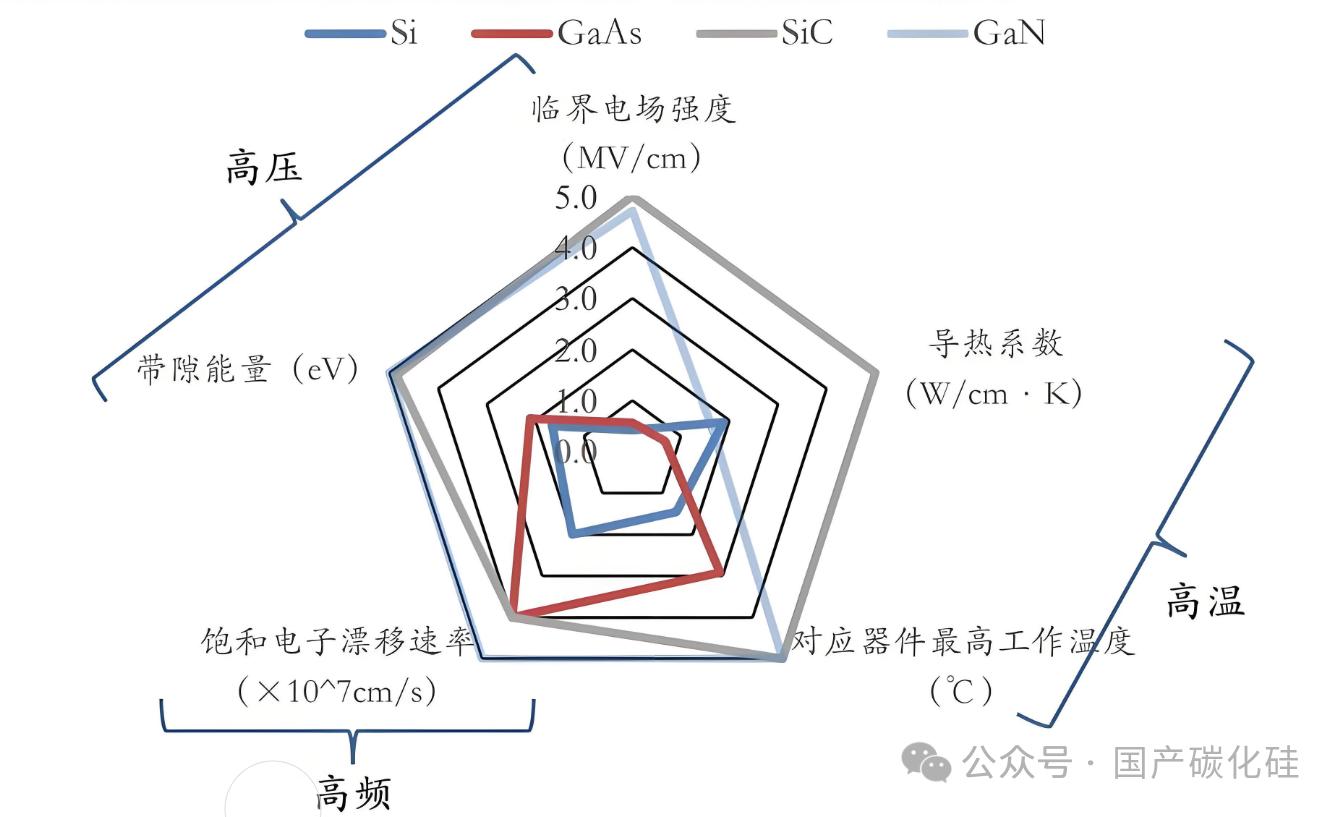

碳化硅（SiC）和氮化镓（GaN）的禁带宽度分别为3.2eV和3.4eV，击穿电场达3 MV/cm（10倍于硅）。SiC的4H晶型兼具高热导率（4.9 W/cm·K），而GaN通过AlGaN/GaN异质结实现二维电子气（2DEG），面密度达1×10¹³ cm⁻²。
制造技术突破SiC晶体生长：物理气相传输法（PVT）实现6英寸晶圆量产，微管密度＜0.5 cm⁻²；GaN-on-Si外延：在8英寸硅衬底上异质外延，成本较SiC降低80%；垂直结构器件：如SiC MOSFET导通电阻低至2 mΩ·cm²，开关损耗减少70%。
产业化应用新能源汽车：特斯拉Model 3采用SiC MOSFET，电驱系统效率提升5%，续航增加10%；快充技术：GaN HEMT器件使65W充电器体积缩小50%，效率＞92%；5G基站：GaN射频功放输出功率达64W（28GHz），效率较LDMOS提升15%。
四、第四代半导体：超宽禁带与超窄禁带的协同（2020年-未来）
材料体系分化
第四代半导体呈现"超宽"与"超窄"两个方向：超宽禁带材料：氧化镓（Ga₂O₃，4.8eV）、金刚石（5.47eV），击穿场强＞8 MV/cm，适用于10kV以上超高压器件；超窄禁带材料：锑化镓（GaSb，0.73eV）、锑化铟（InSb，0.17eV），用于中红外至太赫兹波段探测器。
关键技术进展熔体法生长氧化镓：日本NCT公司已量产4英寸β-Ga₂O₃晶圆，成本仅为SiC的1/5；金刚石半导体：采用微波等离子体CVD法，n型掺杂浓度突破10¹⁸cm⁻³；能带工程：InAs/GaSb II型超晶格实现3-5μm红外探测量子效率＞80%。
应用前景与挑战电力电子：Ga₂O₃肖特基二极管理论耐压可达8kV，导通电阻0.1 mΩ·cm²，但热导率仅0.25 W/cm·K，需与金刚石衬底键合解决散热；深紫外光电器件：AlN LED波长低至210nm，可用于水杀菌和生化检测，但外量子效率不足5%；量子计算：金刚石NV色心可实现室温下量子比特相干时间＞1ms。
五、技术路线对比与未来趋势

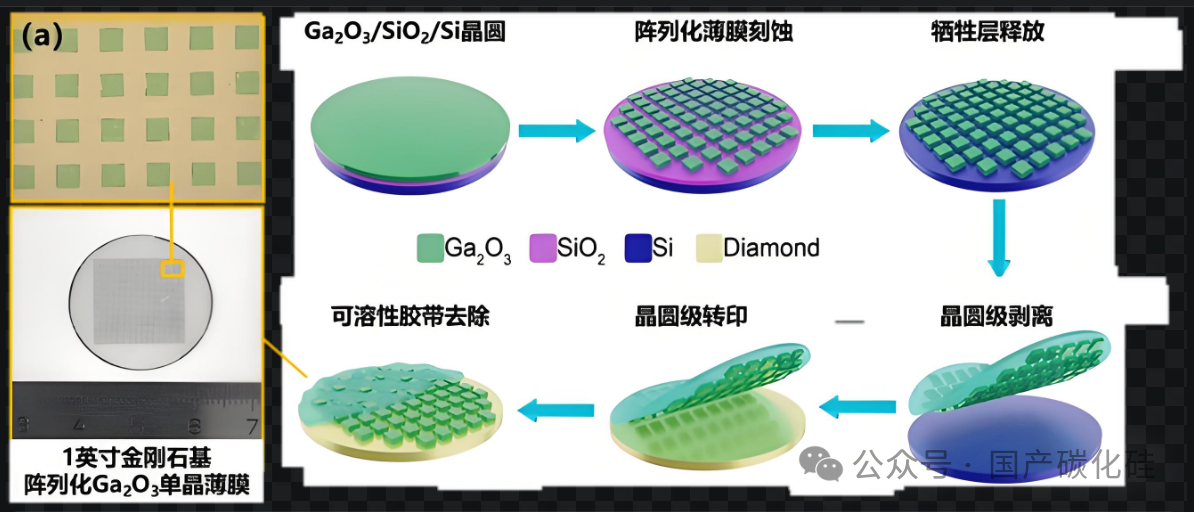

从四代材料的演进可见三条核心逻辑：禁带宽度决定应用边界：硅（1.1eV）→GaN（3.4eV）→Ga₂O₃（4.8eV），耐压能力从百伏级迈向万伏级；热管理成为关键瓶颈：SiC通过高导热维持优势，而Ga₂O₃需与金刚石异质集成；晶圆尺寸与成本博弈：硅基GaN通过兼容CMOS产线实现快速商业化，而金刚石仍需突破8英寸量产技术。
未来十年，第三代半导体将在新能源汽车和可再生能源领域完成对硅基器件的替代，而第四代材料将通过异质集成（如Ga₂O₃-on-Diamond）突破单晶性能极限，开启太瓦级电力传输和量子信息技术的新纪元。安徽博芯微半导体科技有限公司，为核心组件提供高精度Showerhead服务，产品主要包括Shower head、Face plate、Blocker Plate、Top Plate、Shield、Liner、pumping ring、Edge Ring等半导体设备核心零部件，产品广泛应用于半导体、显示面板等领域，性能卓越，市场认可度高。
